电源变压器结构与组成详解
电源变压器是一种利用电磁感应原理改变交流电压的设备，其结构设计旨在高效传输电能并确保安全运行。以下是其主要组成部分及其功能的详细说明：
一、重要结构组件
1.铁芯（磁路系统）
材质：由高磁导率硅钢片叠压而成，表面经绝缘处理（如涂漆）。
作用：构建低磁阻磁路，将初级绕组磁场高效耦合至次级。
类型：
E/I型（工字型）：成本低，适用于小型变压器
C型（卷绕铁芯）：磁路无气隙，效率提升15-20%

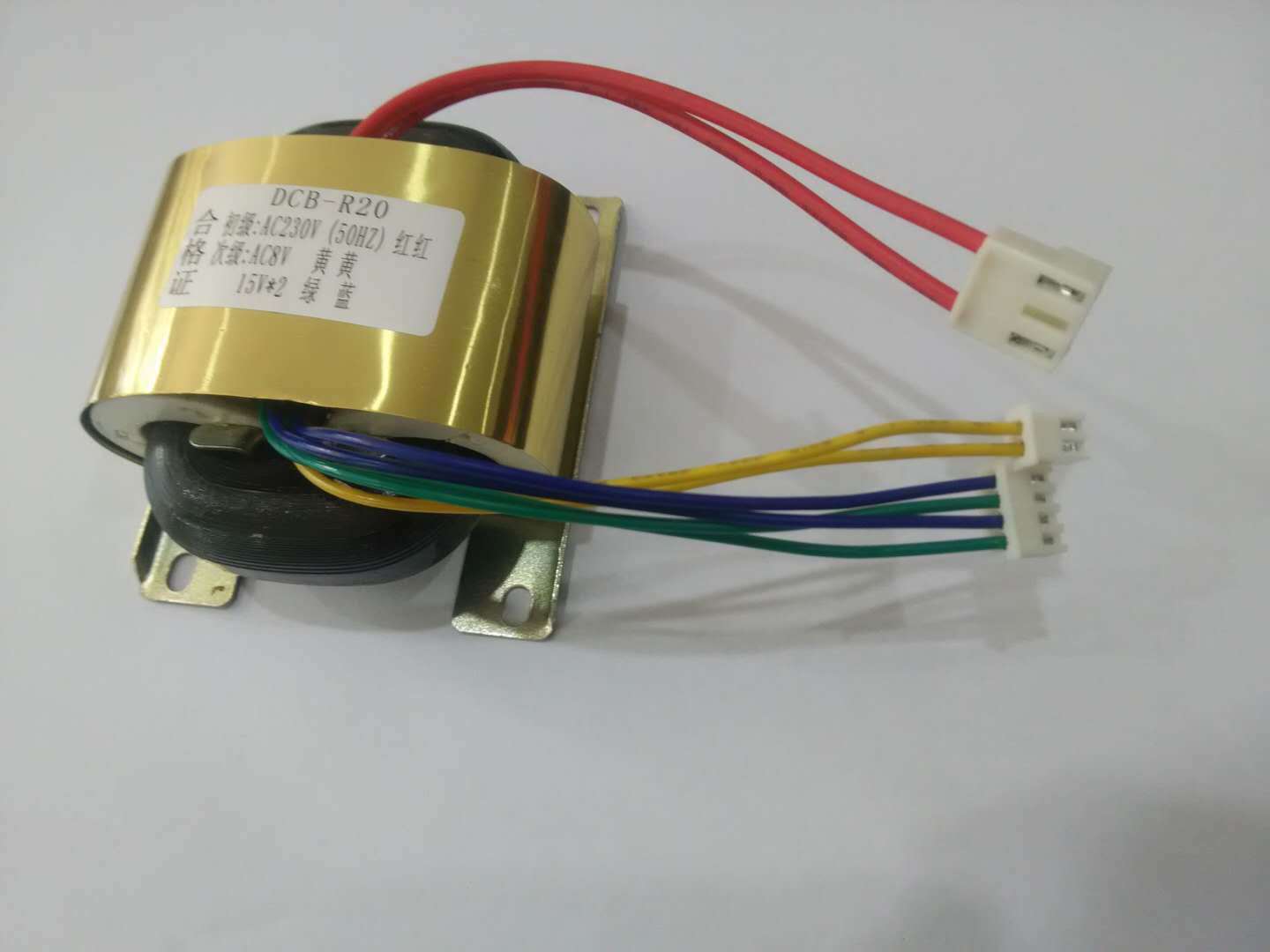

R型（环形）：漏磁较低，适合精密仪器
损耗控制：采用0.23-0.35mm薄片，斜接缝工艺减少涡流
2.绕组（电路系统）
导体材料：
铜绕组：电导率58MS/m，成本高但效率更优
铝绕组：电导率36MS/m，重量轻30%，成本低40%
结构特点：
初级/次级绕组采用分层/分段绕制
高压绕组常使用圆导线（QZ-2/130），低压多用扁铜线
典型匝间绝缘厚度：0.08-0.12mm
排布方式：
同心式（低压在内）
交叠式（特殊高压应用）
二、电源变压器绝缘系统
1.主绝缘：
绕组间：0.5-3mm绝缘纸筒（取决于电压等级）
对地绝缘：2-5mm层压木板
2.纵绝缘：
匝间：0.045mm聚酯薄膜
层间：0.12mm电缆纸+0.08mm点胶纸
3.浸渍工艺：
真空压力浸漆（VPI）使绝缘电阻提升10^3倍
H级绝缘采用硅有机漆，耐温180℃
三、电源变压器机械保护结构
1.外壳：
IP防护等级：常见IP54（防尘防水）
材质：冷轧钢板（1.2-2mm）或铝合金
2.冷却系统：
自冷式：散热片面积≥1.2m2/kW
风冷式：强制风量≥0.6m3/(min·kW)
油浸式：闪点≥135℃的矿物油
四、电源变压器辅助功能组件
1.调压装置：
无励磁分接开关：±5%电压调节范围
有载分接开关（OLTC）：可带载调节，响应时间<50ms
2.监测保护：
温度传感器：PT100铂电阻，精度±0.3℃
气体继电器（油浸式）：动作流速1.0-1.2m/s
3.电磁屏蔽：
铜箔屏蔽层：厚度≥0.1mm
接地电阻要求<4Ω
五、电源变压器性能参数示例
效率曲线：50%负载时效率≥95%，满负载≥98%
温升限值：绕组65K（油浸），80K（干式）
空载损耗：现代S13型比GB20052标准低40%
这种多层结构设计使现代电源变压器能达到>99%的能量转换效率，同时保证200,000小时以上的使用寿命。不同应用场景（如开关电源、工频电力传输）会针对绕组工艺、铁芯材料和冷却方式做特定优化。
